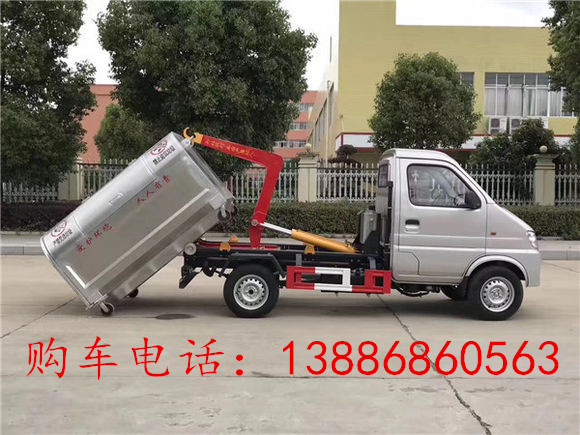

1.该车的特点是一车能配多个垃圾厢，能实现一车与多个垃圾箱联合循环作业运输，充分提高了车辆的运输能力。在装卸运输过程

中可有效地避免二次污染。整车具有结构简单、操作方便、装卸效率高、机械自动化程度高、节省人力的优点。拉臂系统可以将箱

体自如落到地面进行垃圾装载，然后将箱体从地面上平稳提升到车辆上，通过拉臂上装系统锁紧箱体来完成运输、举升箱体、卸料

全过程。

2.工作原理:该系统完全通过电-液系统来控制。所需的动力由车辆发动机、电磁离合器来完成液压转换。通过换向阀，可以实现举

箱、提箱、落箱以及箱体锁紧等功能。

3.上装结构：主要由拉臂钩总成、可移动箱体总成、液压系统、液压锁紧总成、电液操作系统组成。拉臂总成,采用国标优质碳钢

制诈;主要有吊钩和主臂组成;

可移动箱体总成,采用国标优质碳钢材质，箱体密封性好，边框为2 mm钢板,底板为3mm钢板；

液压系统主要由操纵阀、油缸、油管、油箱等组成;主要配件采用国内知名品牌;

操作系统组成。驾驶室内集中控制（可选装驾驶室电控集中操作，驾驶室外部手动操作）

4.吊卸厢体操作方式：

从地面提起垃圾箱：

1.将车辆停放至箱体正前方约2米处。

2.打开电磁离合器。驾驶室内操作按钮控制离合器开关。

3.将液压箱体锁紧装置，通过操作手柄推至收回位置。

4.翻转举升臂，使得拉钩可以插入到箱体吊环下方。

5.将车辆慢慢向后倒车（直到拉钩与箱体吊环相连接），如有必要，可以对拉钩高度进行调节使其处于最佳位置。

6.通过操控举升臂上下来提起箱体。精确操控多路阀以确保该动作尽可能平稳。当举升臂架到达水平位置后，即箱体平稳落到副车

架上后,操作手柄回到中位,停止操作。

7.启动液压箱体锁紧装置。将箱体与底架可靠锁止。

8.关闭电磁离合器。


将垃圾箱从车上放下

1.将车辆停放至箱体放置区域的正前方。

2.打开电磁离合器。驾驶室内操作按钮控制离合器开关;

3.启动液压箱体锁紧装置。将箱体与底架彻底分离;

4.通过操控举升臂上下运动来落下箱体。精确操控多路阀以确保该动作尽可能平稳。对于不带滚轮的箱体，请保持车辆处于非制动

状态，以使得箱体能将车辆向前推。

5.当箱体底部快要接触地面时，请降低落箱速度。此时拉钩应自动释放箱体。

6.将车辆向前行驶一段很短的距离，时拉钩完全脱离箱体．

7.将举升臂回位，直到系统闭合。

8.关闭离合器。


举升垃圾箱卸料

1.将车辆停放至箱体翻转区域的正前方。

2.打开电磁离合器。驾驶室内操作按钮控制离合器开关;

3.请检查并确保拉臂钩已向前滑动到极限位置，以确保举升臂与举升架完全结合。

4.启动液压箱体锁紧装置，将箱体与底架可靠锁止。

5.将箱体举升到必要高度。一旦达到最大举升角度，用于控制举升的卸荷阀会自动打开。

6.在举升完成后，操纵系统落回，直到系统闭合。

7.关闭电磁离合器。
