8吨洗扫车(东风多利卡)
简介：8吨洗扫车采用东风多利卡原装底盘改装，罐体容积为水箱4立方，尘箱5立方，兼具洒水，高压冲洗，吸扫等多种功能．了解更多关于8吨洗扫车，8吨洗扫车报价，8吨洗扫车清扫车，8吨洗扫车配置，8吨洗扫车厂家等信息可致电：13886860563咨询！
8吨洗扫车采用东风多利卡原装底盘改装，罐体容积为水箱4立方，尘箱5立方，兼具洒水，高压冲洗，吸扫等多种功能．了解更多关于8吨洗扫车，8吨洗扫车报价，8吨洗扫车清扫车，8吨洗扫车配置，8吨洗扫车厂家等信息可致电：13886860563咨询！
8吨洗扫车工作原理：采用大功率副发动机驱动液压油泵和风机，将垃圾箱内空气抽出形成负压，前置两盘刷高速旋转收集垃圾，中置宽吸盘两侧的防撞壁障高压喷杆冲洗路面，利用垃圾箱内的负压及吸盘内置高压喷头冲洗动力，将垃圾吸入箱内。动力输出及控制系统均采用气动+电液控制。水箱及垃圾箱均采用不锈钢材料加工成方形瓦棱结构，既美观又耐用。水箱分为两部位，一部分为前置独立水箱，装配在动力仓的前部；另一部分为内置水箱，在垃圾箱内两侧。车头装有高压前冲，中部为低压前冲，垃圾箱内装有高压喷头，使得卸料更为轻松、干净彻底。尾部装有20米自动高压卷盘及后喷雾，方便冲洗人行道，主要部件为进口部件，使得整车性能更为优良，工作更为可靠。
|
项 目 |
主要性能参数 |
||
|
车 型 |
东风多利卡 |
||
|
整车型号 |
CLW5110TXSD5型洗扫车 |
||
|
底盘型号、类别、生产企业 |
EQ1110SJ8BDC 二类 东风汽车股份有限公司 |
||
|
排放标准 |
GB17691-2005国Ⅴ,GB3847-2005 |
||
|
发 动 机 |
主机 |
底盘发动机型号及生产企业 |
CY4SK251 东风朝阳朝柴动力有限公司
|
|
功率(kw) |
115 |
||
|
马力(ps) |
150 |
||
|
排量(ml) |
3856 |
||
|
副机 |
清扫发动机型号及生产企业 |
B140东风康明斯股份有限公司 |
|
|
功率(kw) |
102 |
||
|
马力(ps) |
140 |
||
|
排量(ml) |
3200 |
||
|
燃油种类 |
0号轻柴油(与底盘共用柴油箱) |
||
|
车辆 基本 参数 |
外形尺寸(长X宽X高)mm |
7000*2200*2700 |
|
|
轴距(mm) |
3800 |
||
|
轮胎 |
8.25R20 14PR |
||
|
轮胎数量 |
7(含1备胎) |
||
|
轮距 |
前轮(mm) |
1745 |
|
|
后轮(mm) |
1620 |
||
|
额定乘员 |
3人 |
||
|
前悬/后悬(mm) |
1130/2070,1150 |
||
|
接近角 |
21° |
||
|
离去角 |
11° |
||
|
离地高度(mm) |
320 |
||
|
额定载质量(kg) |
4850 |
||
|
整备质量(kg) |
6405 |
||
|
最大总质量(kg) |
11450 |
||
|
专用性能参数 |
垃圾箱容积( m3 ) |
4.5（不锈钢材质） |
||||
|
清水箱容积( m3 ) |
5（不锈钢材质） |
|||||
|
清扫宽度(mm) |
2800-3200 |
|||||
|
清扫作业速度(km/h) |
3-15 |
|||||
|
保洁作业速度(km/h) |
15-20 |
|||||
|
最大清扫能力(m2/h) |
48000 |
|||||
|
抽吸能力 |
密度(g/cm3) |
2.0 |
||||
|
质量(kg) |
1.5 |
|||||
|
抽吸粒度(mm) |
≥100 |
|||||
|
垃圾厢倾卸角 |
≥45° |
|||||
|
清扫效率 |
≥96% |
|||||
|
作业噪声(db) |
< 88 符合GB7258规定 |
|||||
|
行驶性能参数 |
驱动型式 |
4×2后轴驱动 |
||||
|
悬架型式 |
钢板弹簧 |
|||||
|
钢板弹簧片数(前/后) |
8/10+7 |
|||||
|
制动型式 |
双回路气压制动、鼓式 |
|||||
|
制动距离(满载30km/h) |
≤10m |
|||||
|
最高车速(km/h) |
99 |
|||||
|
最小转弯半径(m) |
8 |
|||||
|
最大爬坡度 |
≥30％ |
|||||
|
离合器系统 |
单片干式膜片弹簧离合器，液压操纵 |
|||||
|
变速器系统 |
机械式5档变速器，带同步器，手动 |
|||||
|
发动机耗油量 |
行驶(L/100km) |
作业(L/h) |
作业(L/10000m2) |
|||
|
≤12 |
≤6 |
≤3 |
||||
|
降尘系统 |
喷水形式 |
低压雾状 |
||||
|
主要元件组成 |
德国进口高压泵、水过滤器、管路、不锈钢喷架、高压喷嘴等 |
|||||
|
高压水泵 |
德国进口 |
|||||
|
安装位置 |
清扫降尘 |
左右前扫盘 |
||||
|
吸尘降尘 |
吸盘吸风口内 |
|||||
|
控制型式 |
电子控制，一键操作 |
|||||
|
|
||||||
|
液压系统 |
型式 |
开放式，电动控制集中操纵 |
||
|
主要元件 |
齿轮泵、摆线马达、液压缸、电磁阀、集成块、高压泵等 |
|||
|
摆线马达 |
日本三洋 |
|||
|
齿轮油泵 |
长源机械 |
|||
|
液压油缸 |
汇博液压油缸 |
|||
|
液压缸密封件 |
台湾鼎基 |
|||
|
液压油管 |
广州天河 |
|||
|
电磁阀组 |
海普瑞斯（中意合资） |
|||
|
防震压力表 |
德国 IMT |
|||
|
回油过滤器 |
上海索菲玛 |
|||
|
系统溢流压力 |
Mpa |
10-12 |
||
|
液压油箱容积 |
L |
≥60 |
||
|
电器系统 |
系统组成 |
由底盘车电路和副发动机电气部分及专用工作装置操作控制电路组成。 |
||
|
底盘车系统电压(V) |
24 |
|||
|
工作装置系统电压(V) |
12 |
|||
|
电控箱面板组成 |
副机转速表、副机水温表、机油温度报警装置、各种操作控制开关 |
|||
|
控制开关 |
上海施耐德(中法合资) |
|||
|
可编程序逻辑控制器 |
日本欧姆龙 |
|||
|
断路器 |
德国海格 |
|||
|
蓄电池型号 |
12V-70A.H (2只并联) |
|||
|
风机系统 |
型式 |
专用高压离心风机 |
||
|
品牌 |
洛阳北坡风机 |
|||
|
额定工作转速 |
r/min |
2700 |
||
|
传动型式 |
副发动机、离合器、带齿耐高温A带传动(4根) |
|||
|
风机皮带 |
浙江三力士 |
|||
|
自动离合器 |
离心式，进口材质，质保两年，使用寿命可达2万工作小时 |
|||
|
风量(m3/h) |
5000 ~ 7800 |
|||
|
|
||||
|
清扫系统 |
型式 |
在底盘前后轴之间，车架两侧对称位置各布置一个可升降、可外伸的立扫扫盘，扫盘旋转由液压马达驱动，转速可调。 |
|
|
主要元件组成 |
扫盘支架、扫盘、油缸、油管、连杆、调节杆、液压马达等 |
||
|
扫刷撑开直径 |
mm |
φ800-900 |
|
|
扫盘马达转速 |
r/min |
140 |
|
|
扫盘数量 |
2 |
||
|
单个扫盘配刷数量 |
22 |
||
|
扫盘倾角调整 |
前扫盘 |
前倾5°~15° 外倾5°~10° |
|
|
后扫盘 |
前倾5°~10° 内倾5°~10° |
||
|
吸嘴装置 |
型 式 |
吸嘴悬挂在底盘车后轮之间，由吸嘴、滚轮、吸管组成，吸嘴体可随动，吸嘴升降用油缸控制双吸口宽吸嘴，内置带高压喷嘴的长排喷杆（喷嘴数量8），吸嘴体与路面随动。液压驱动电气自动控制吸嘴升降，弹簧浮动悬挂。 |
|
|
吸管直径 |
mm |
φ180 |
|
|
吸管品牌 |
德国NORRES |
||
|
行走轮轴承 |
瑞典SKF(斯凯弗) |
||
|
行走轮耐磨外圈 |
瑞典Stellana |
||
|
工作状态吸嘴边刚性部份 离地间隙(mm) |
5～8 |
||
|
吸嘴吸管风速(m/s) |
50 ～ 65 |
||
|
吸嘴负压(mmH2O) |
380 |
||
|
其它配置 |
报警系统 |
倒车语音报警系统 |
|
|
副操作系统 |
尾部带电控操作系统，控制大厢升降及后门开关，避免用户在驾驶室内操作因观察不到后方情况发生安全事故。 |
||
|
手动泵应急举升系统 |
如遇副发动机故障造成液压系统不能使用，扫刷、吸盘、大厢均不能升降，可使用手动泵应急举升系统操作。 |
||

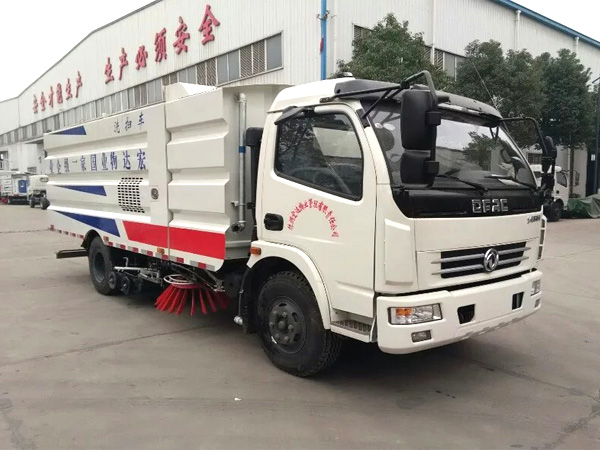

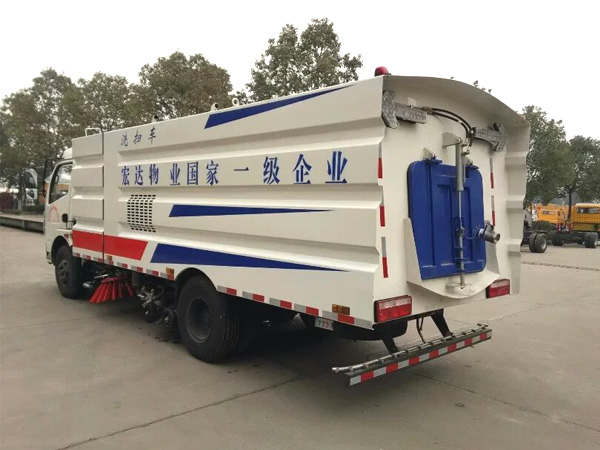

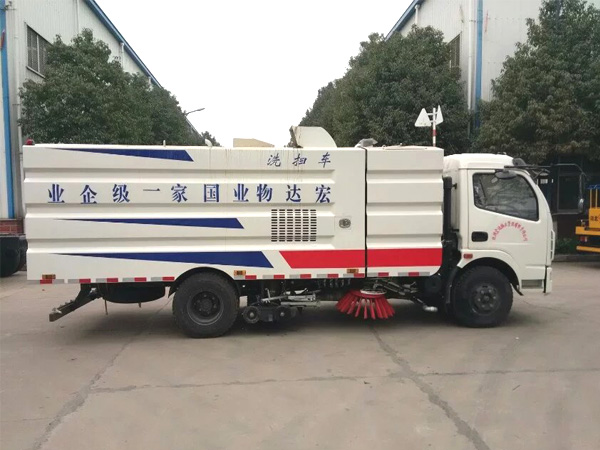

8吨洗扫车图片展示
